Кабели силовые с пропитанной бумажной изоляцией АСГ-1

Кабельная продукция / Кабели силовые с пропитанной бумажной изоляцией

АСГ-1

Стандарт
ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-200497
Код ОКП
35 3511 0100, 35 3513 0100, 35 3514 0100, 35 3515 0100, 35 3516 0100, 35 3511 2100, 35 3513 2100, 35 3514 2100
АСГ-1

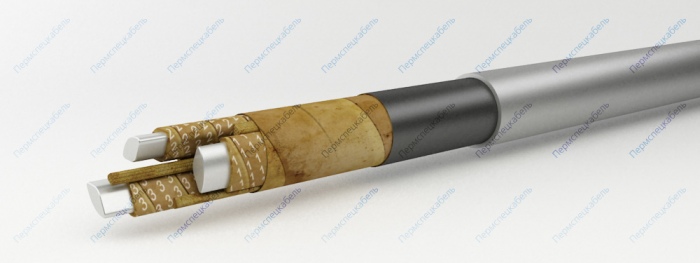

Элементы конструкции

  1. Алюминиевая токопроводящая жила
    • однопроволочная сечением 25-240 кв.мм – "ож"
    • многопроволочная сечением 50-800 кв.мм
  2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
    • цифровая: 1, 2, 3, 4
    • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
  3. Заполнение из бумажных жгутов
  4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
  6. Оболочка из свинцового сплава, покрытая вазелином

Область применения

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки во взрывоопасных зонах В-Iб и В-IIа, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки в блоках. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).

Срок службы кабелей — не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250
Электрическое сопротивление изоляции, не менее [МОм*км] 100
Количество и сечение жил, шт х кв.мм Масса кабеля кг/км Наружный диаметр мм
1х185 2013 24
1х240 ож 2053 23,5
1х240 2428 26,7
1х300 2885 29,5
1х400 3526 33,1
1х500 4325 37
1х625 5140 40,8
1х800 6394 46,1
3х70 ож 1975 23,2
3х70 2099 24,6
3х95 ож 2445 26,2
3х95 2613 27,9
3х120 ож 2966 29,4
3х120 3260 31,5
3х150 ож 3437 31,9
3х150 3807 34,3
3х185 ож 4101 35,3
3х185 4557 38,1
3х240 ож 5142 39,8
3х240 5659 42,9
3х50+1х25 ож 1795 22,5
3х70+1х35 ож 2242 25,4
3х70+1х35 ож 2224 25,2
3х70+1х35 2474 27,2
3х95+1х50 ож 2884 29,2
3х95+1х50 ож 2842 28,7
3х95+1х50 3063 30,9
3х120+1х70 ож 3485 32,4
3х120+1х70 3777 34,3
3х150+1х70 ож 3951 34,7
3х150+1х70 4339 37,1
3х185+1х95 ож 4750 38,6
3х185+1х95 5222 41,5
3х240+1х120 ож 5915 43,3
3х240+1х120 6474 46,6
4х50 ож 1864 22,9
4х70 ож 2426 26,1
4х70 2579 27,7
4х95 ож 3009 29,5
4х95 3304 31,6
4х120 ож 3666 33,2
4х120 3994 35,4
4х150 ож 4234 35,9
4х150 4688 38,7
4х185 ож 5172 39,9
4х185 5734 43,2
4х240 ож 6469 45
4х240 7152 48,8
